●TP-1HSボードは、ディスプレイ、コントロール、ネットワーク伝送、ファイルストレージ、エッジコンピューティング、その他のシナリオ用の高性能シングルボードコンピューターおよび組み込みマザーボードとして使用できます。
●RockChip RK3562/RK3562Jをメインチップとして使用して、22NMの高度なプロセステクノロジーを採用しています。
●組み込みの独立したNPUコンピューティングパワーは、1TOPSに到達し、さまざまなAIシナリオを可能にします。
●バランスの取れたオンボードハードウェア構成と幅広いアプリケーションを使用して、さまざまなメモリとストレージの組み合わせを選択できます。
●リッチ拡張インターフェイス、オンボードWIFI6、ギガビットネットワークポート、LVDS、USB3.0/2.0、MIPIDS1、4ウェイMIPICS1、オーディオインターフェイス、赤外線レセプション、TFカードホルダー、その他の周辺機器を備えた高い統合は、プロデューサーのパフォーマンスを促進するために完全なプレーをすることができます。
●公式は、主流のAndroid、Debain、およびUbuntuオペレーティングシステムの画像をサポートし、6)異なるアプリケーション環境に適用できます。
●データは完全にオープンソースであり、完全なSDKドライバー開発キット、設計回路図、その他のリソースを提供し、簡単に開始できます。

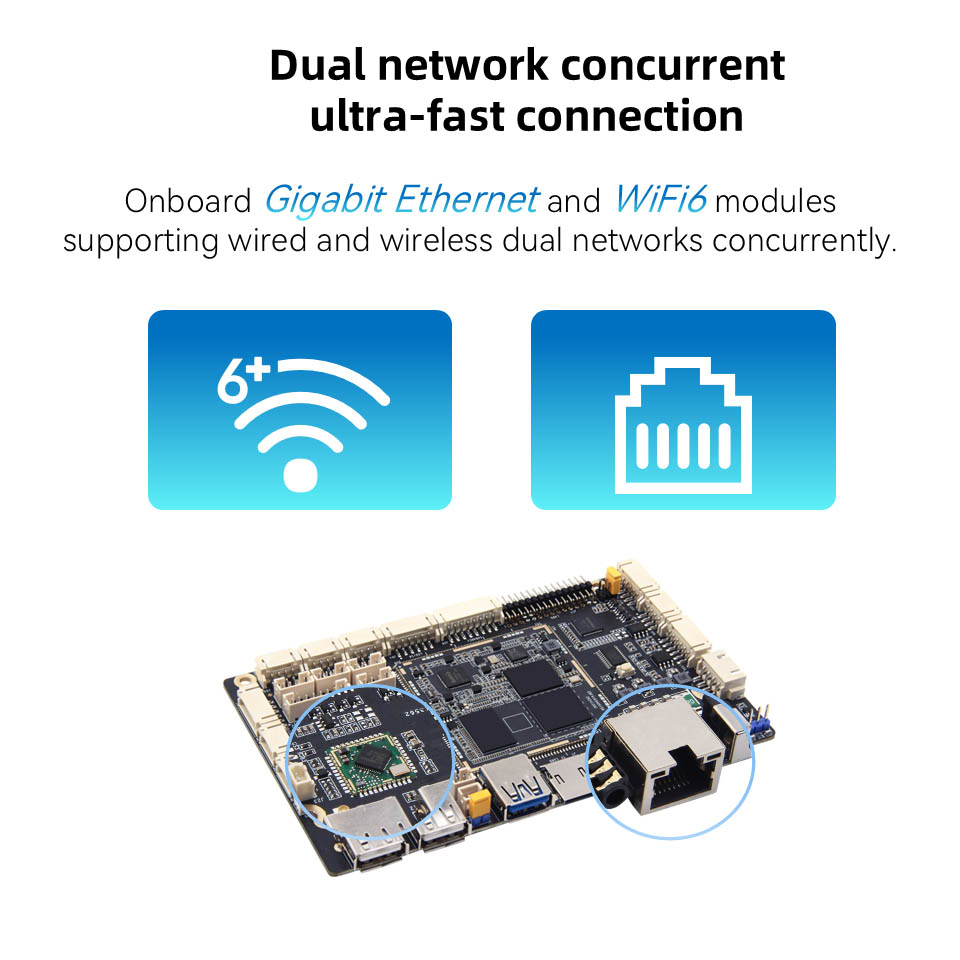

1.オンボードギガビットイーサネットとWIFI6モジュールは、有線およびワイヤレスデュアルネットワークの並行性をサポートしています

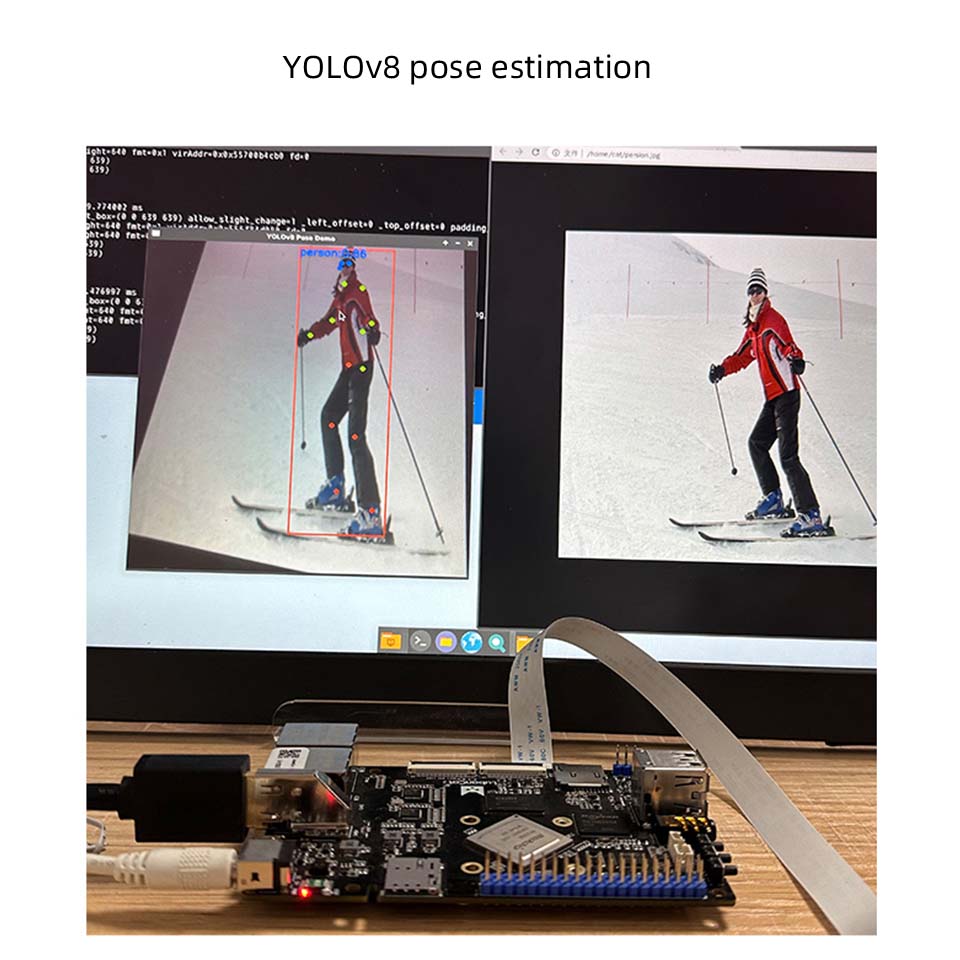

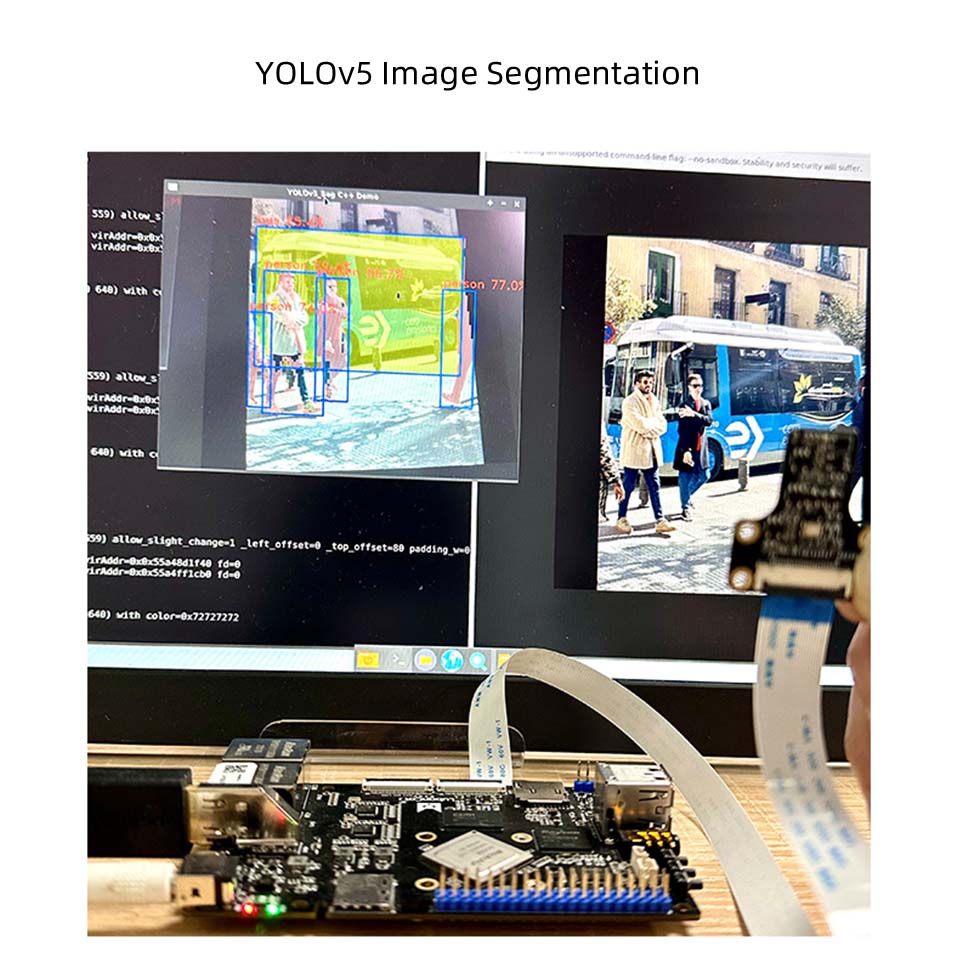

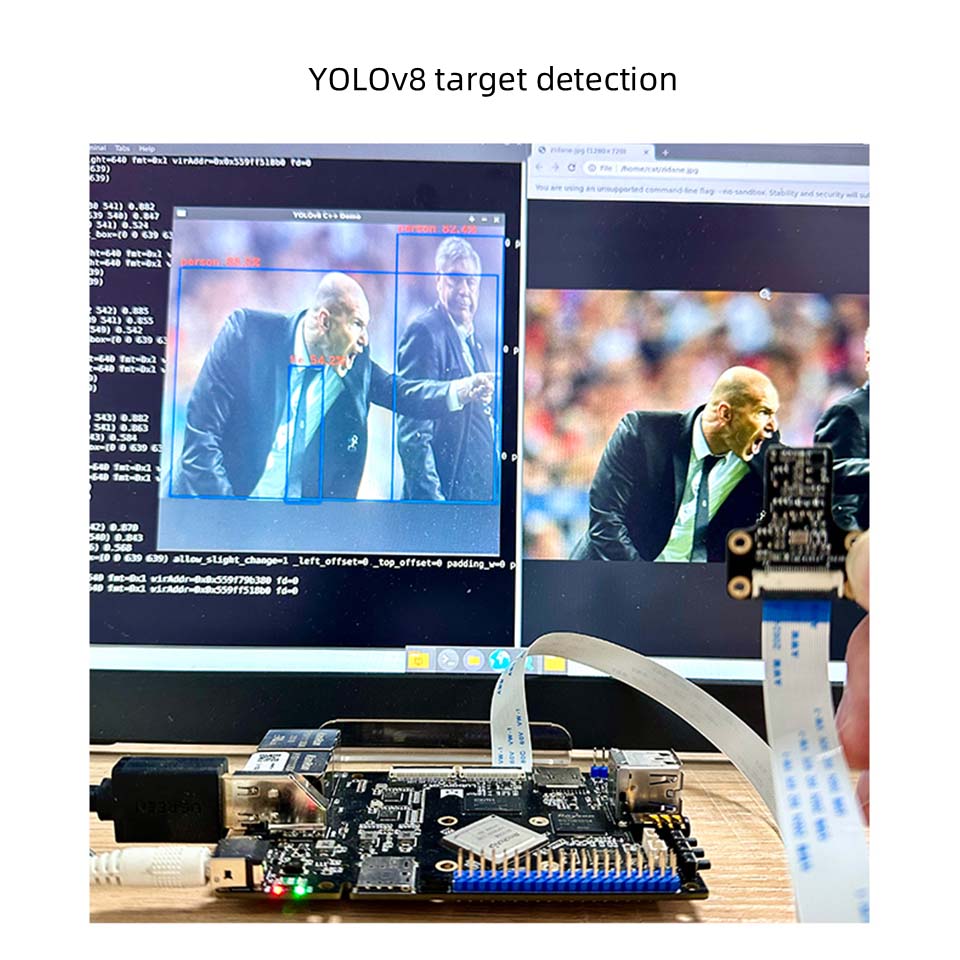

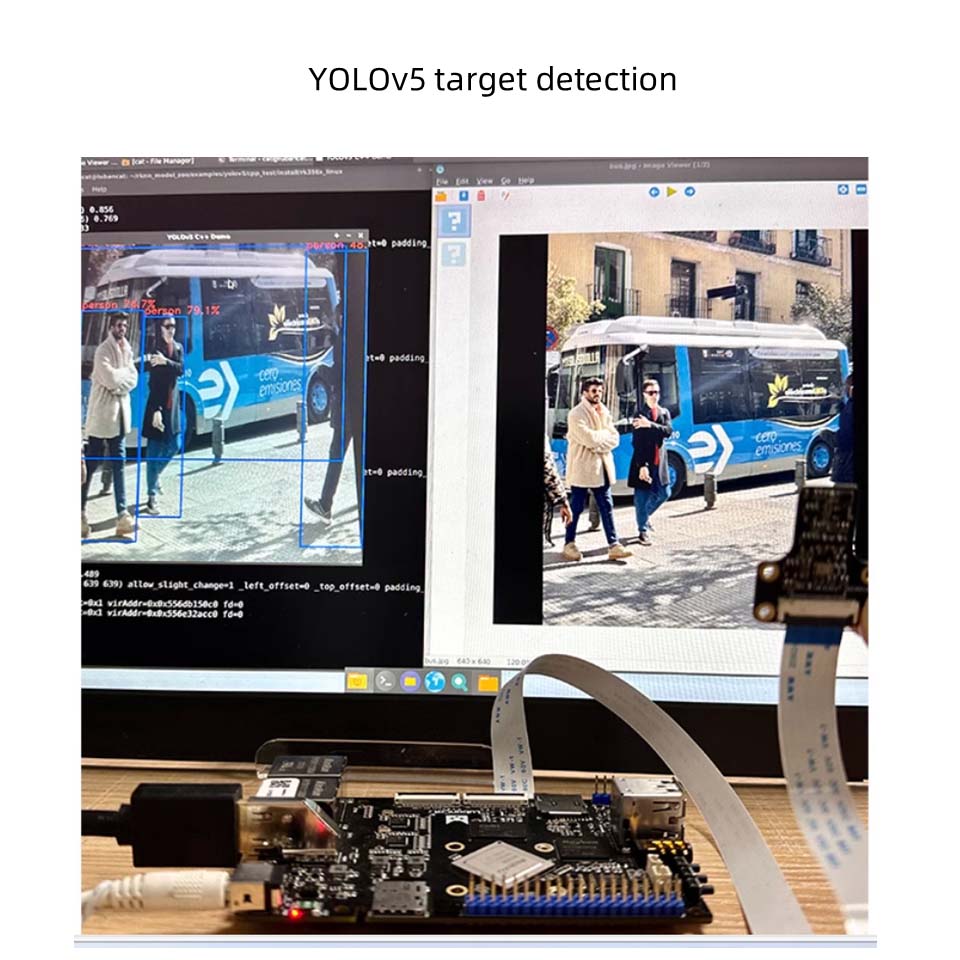

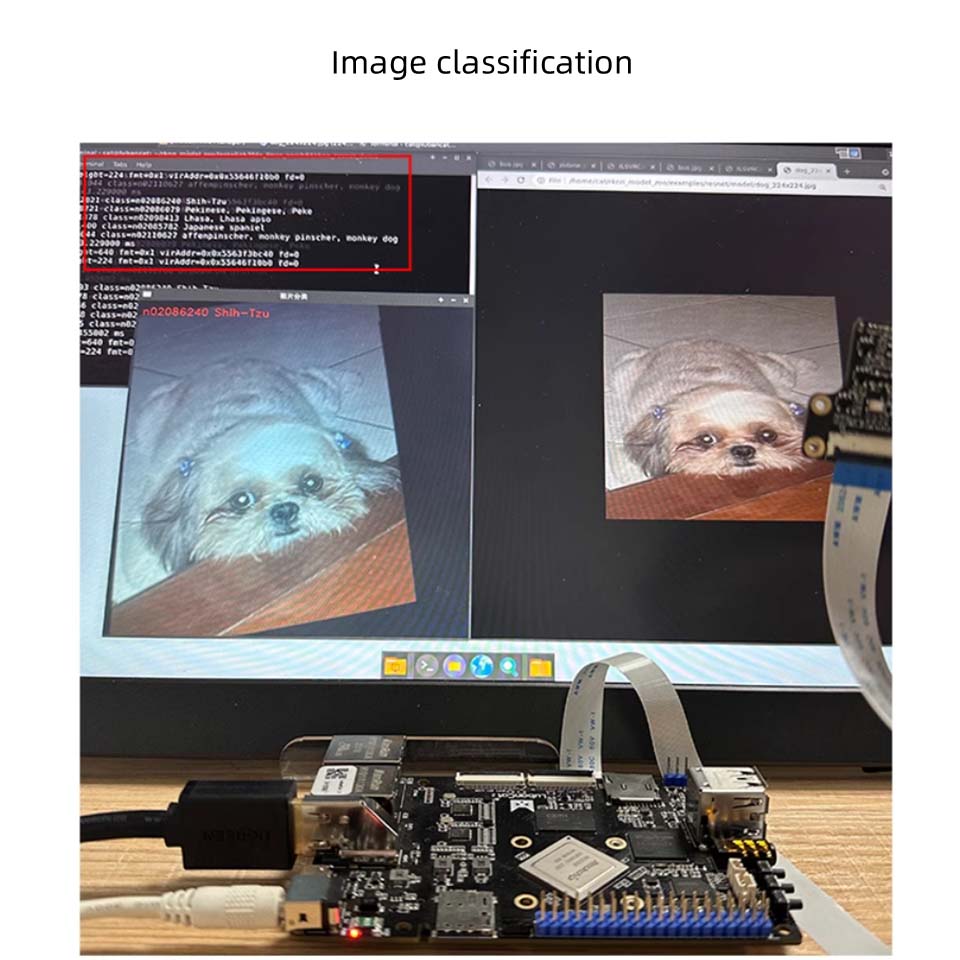

2。ビルトイン独立したNPU、コンピューティングパワーは1TOPSに到達できます
主流のアーキテクチャモデルのワンクリックスイッチングをサポートし、軽量の人工知能アプリケーションに使用できます
3。強力な画像解析機能、4Kの簡単なデコード
4K@30フレームH.265 \ VP9形式のデコードと1080p60フレームH.264形式エンコードをサポート
4.周辺機器のニーズを満たすための豊富な拡張インターフェイス
ギガビットネットワークポート、LVDS、USB3.0/2.0、MIPI DS1、4ウェイMIPICS1、オーディオインターフェイス、赤外線受信、TFカードホルダー、その他のインターフェイスにより、イーサネット、TFカード、カメラ、スクリーン、マイクロフォン、その他のデバイスを簡単に拡張できます。さらに、さまざまな外部ニーズを満たすために、ADC取得インターフェイス、RS232、RS485、CAN、ADC取得インターフェイスがあります。

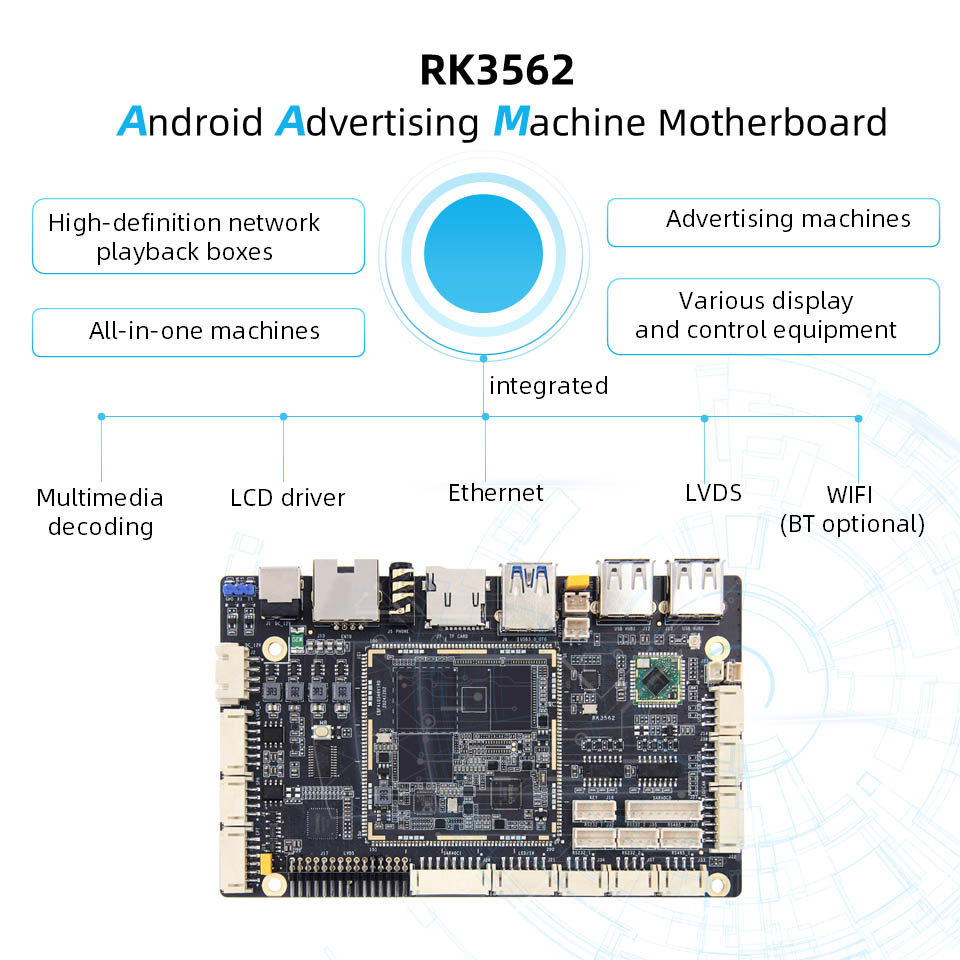

高解像度ネットワークプレーヤーボックス、広告マシン、オールインワンマシンなどに適しています。マルチメディアデコード、LCDドライバー、イーサネット、LVDS、WiFi(Bluetooth関数オプション)を統合します

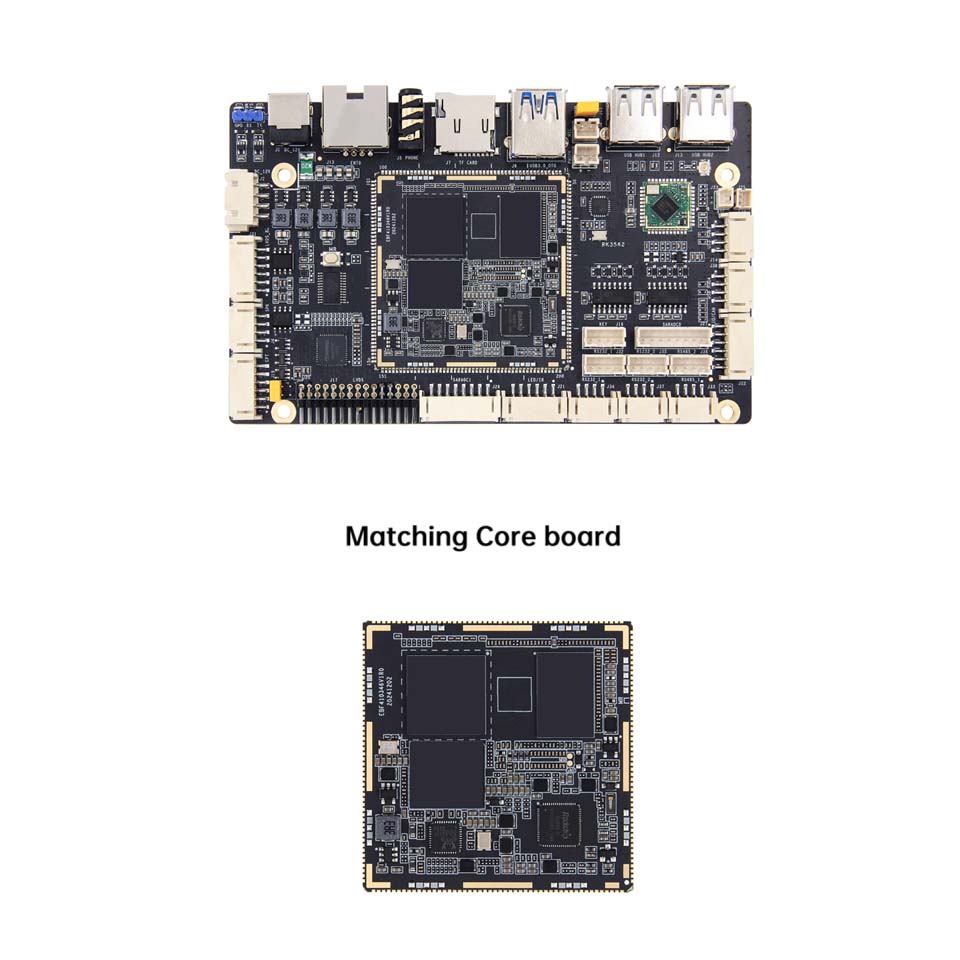

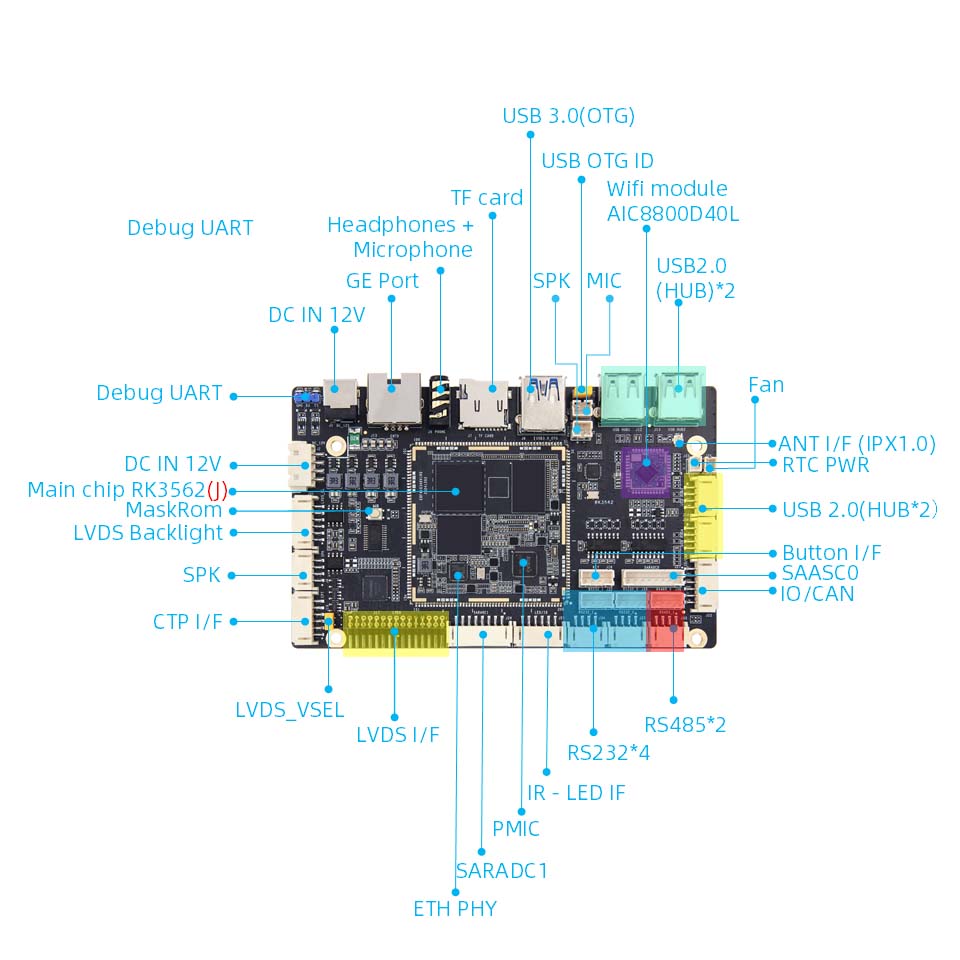

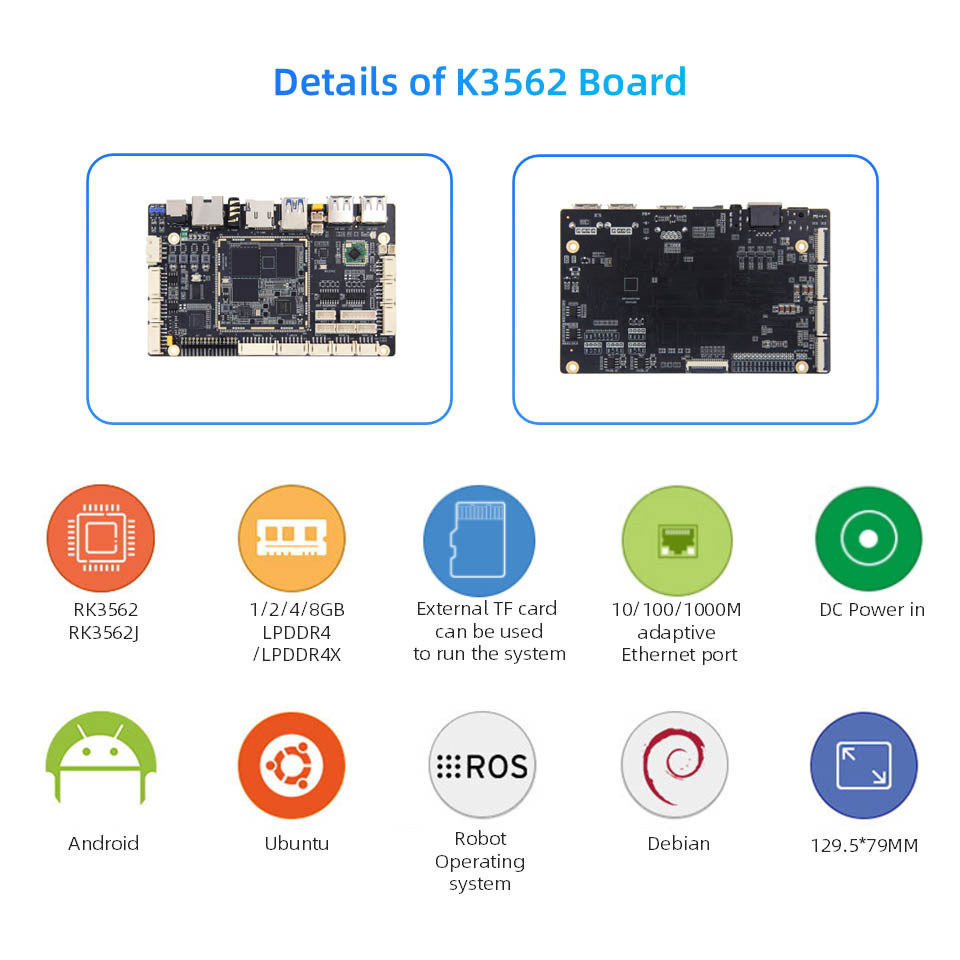

Luban Cat 1HSボードのハードウェア構成
●メインチップ:

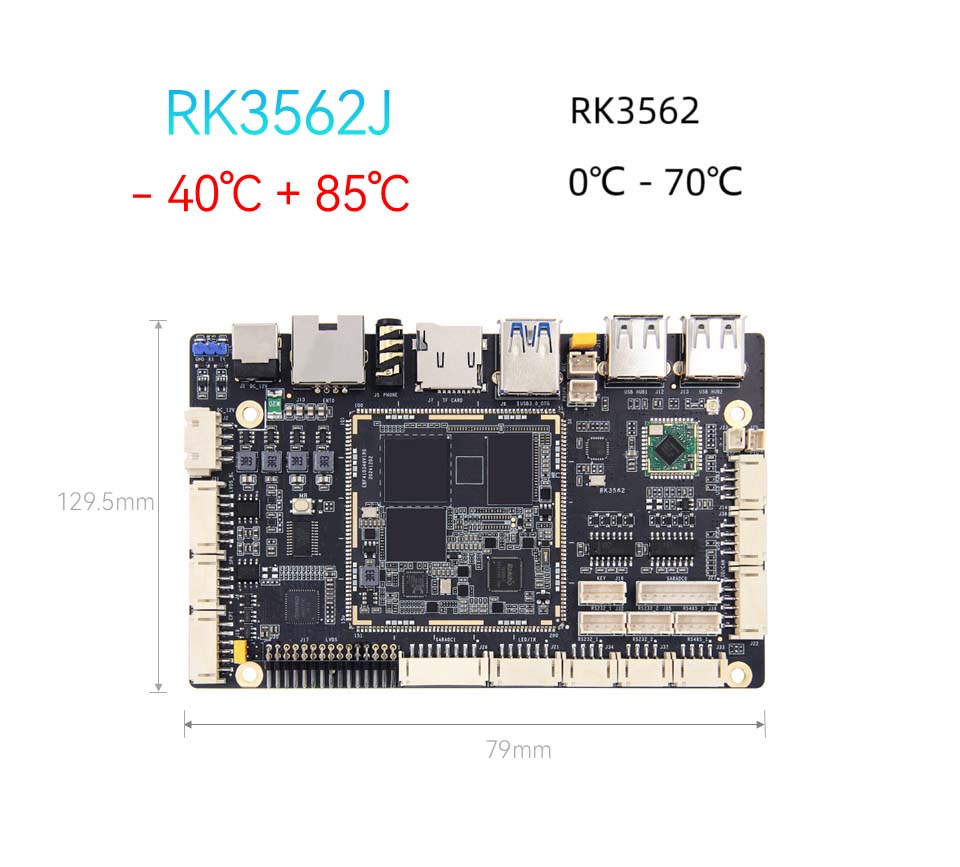

●モデル:RK3562/RK3562JCPU:Quad-Core Cortex-A53、最大2.0GHzGPUまでの主要な周波数:MALI-G52NPU:1TOPSコンピューティングパワー(NPUなしの産業用グレードRK3562J)
●メモリ:1/2/4/8GB、LPDDR4/4X(カスタマイズ可能)
●ストレージ:8/32/64/128GB、EMMC(カスタマイズ可能)
●パワーインターフェイス:DC 12V@2A DC入力
●イーサネット:ギガビットネットワークポート*1、10/100/1000Mbpsデータ送信レートをサポートします

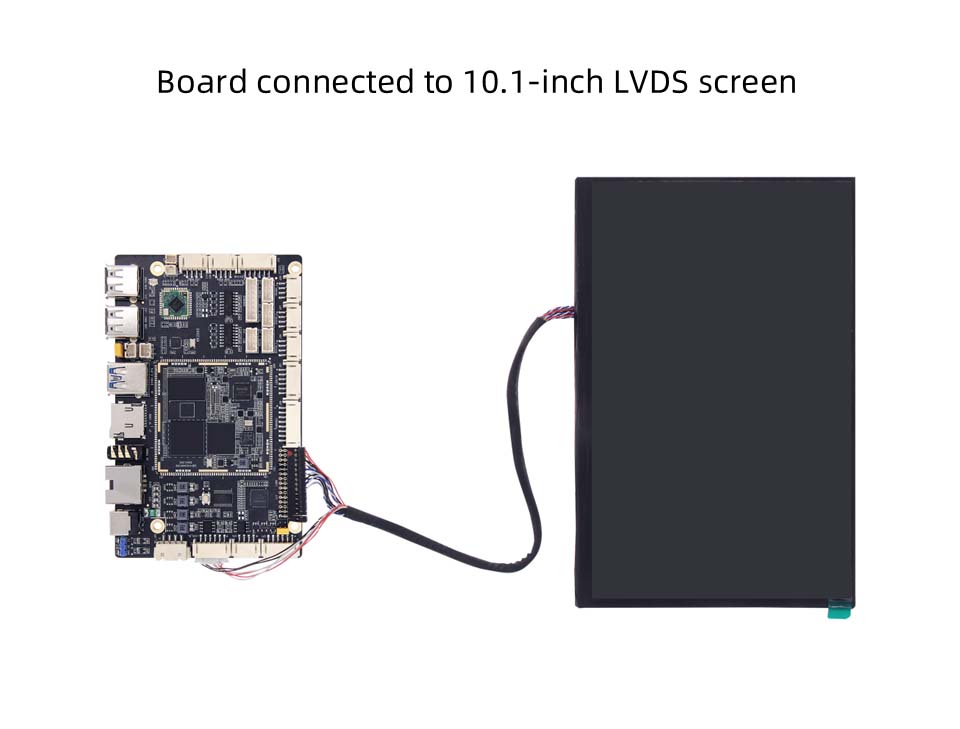

●LVD:2*15pin LVDS画面インターフェイス*1

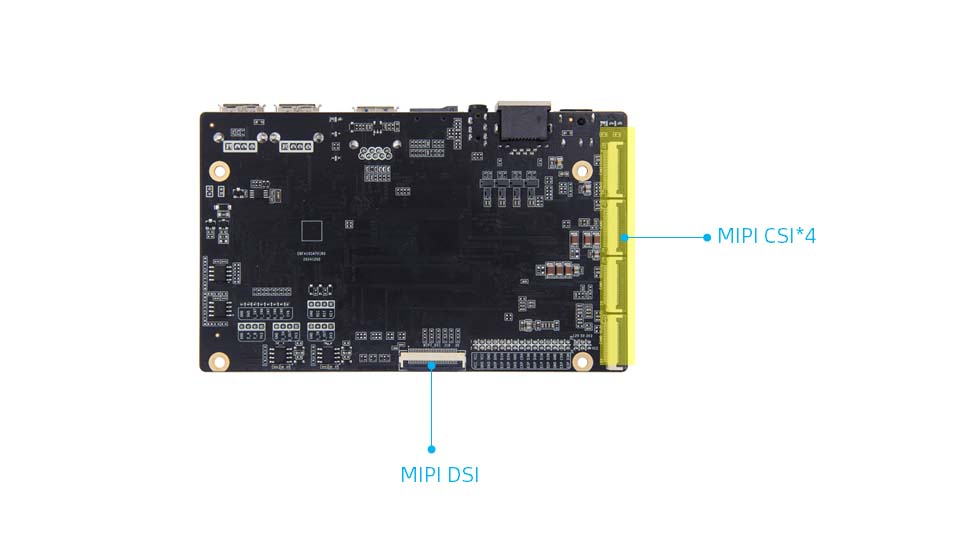

●MIPI-DSI:MIPI画面インターフェイス*1、MIPIDSIおよびLVDSインターフェイスが再利用され、デフォルトはLVDS画面に接続することです。 Mipidsiに接続することを選択した場合、抵抗器を変更する必要があります

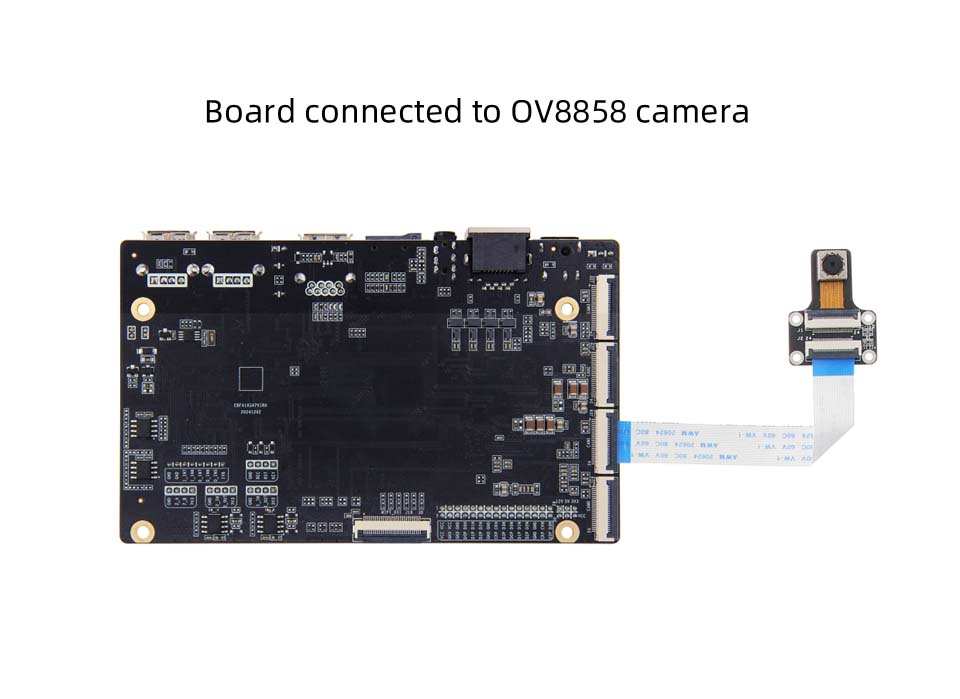

●MIPI-CSI:MIPIカメラインターフェイス*4は、ストアのIMX415/OV8858カメラに差し込むことができます(デフォルトの組み合わせはOV8858カメラです)
●静電容量のタッチスクリーン:LVDSタッチスクリーンインターフェイス*1
●LCDバックライト:LVDSバックライトインターフェイス*1
●画面電源インターフェイス:LVDS電圧選択インターフェイス*1
●USB2.0:USBハブインターフェイス*4
●USB3.0:USB OTGインターフェイス*1、デフォルトはデバイスモードです。モードはジャンパーキャップで選択できます
●WIFI:オンボードWIFI6モジュール、モデル:AIC8800D40L
●TFカードホルダー:マイクロSD(TF)カードをサポートしてシステムを開始し、最大512GBまで
