Rockchip RK3576第2世代8nm高性能AIOTプラットフォームは、アームベースのPC、エッジコンピューティングデバイス、個人モバイルインターネットデバイスなどのさまざまなアプリケーションシナリオに適した高性能、低電力SOC(システムオンチップ)プロセッサです。アームアーキテクチャに基づいた8コアCPUを使用し、独立した6TOPS(1秒あたりのTERA操作)NPU(ニューラルネットワーククワッド処理ユニット)を統合し、GPU、MCU、VPUなどの複数のコンピューティングコアを統合し、ALOTの複雑なシーン要件を満たすために豊富な周辺インターフェイスを備えています。さらに、RK3576はUFS(Universal Flash Storage)ストレージもサポートしており、効率的なデータストレージと読み取り機能を提供します。
埋め込み開発専用のThinkCoreテクノロジーは、現在RK3576コアボードを開発し、カスタマイズと大量生産をサポートしています

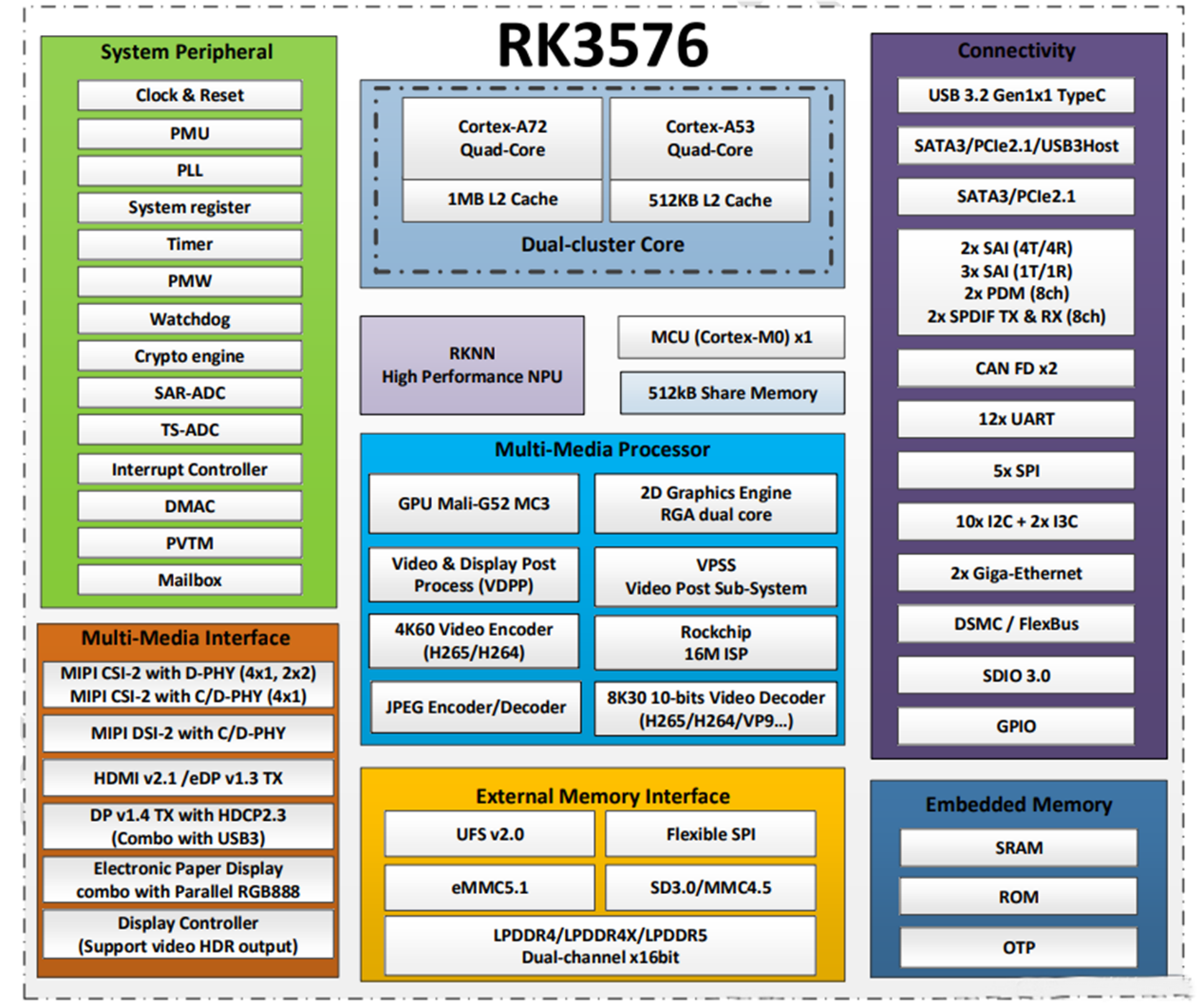

2。2。RK3576仕様分析
CPU:
4つの皮質-A72コア(2.2 GHz)と4つの皮質A53コア(1.8 GHz)を備えたオクタコアアームプロセッサー
400MHzのユーザー指向ARM Cortex-M0 MCU
GPU:
ARM Mali-G52MC3 @ 1GHz
OpenGL ES 1.1、2.0、および3.2をサポートします
サポート火山1.1
OpenCL 2.0フルプロファイルをサポートします
AFBC(アームフレームバッファ圧縮)をサポートします
DDR:
デュアル32ビットLPDDR4/LPDDR4X/LPDDR5
VPU:
8KP30 H.265、AV1、VP9、AVS2ビデオデコーダー
4KP120 H.265、AV1、VP9、AVS2ビデオデコーダー
4KP60 H.265、H.264、AV1、VP9、AVS2ビデオデコーダー
4KP60 H.264/H.265ビデオエンコーダー
4KP60 MPEGエンコーダーとデコーダー

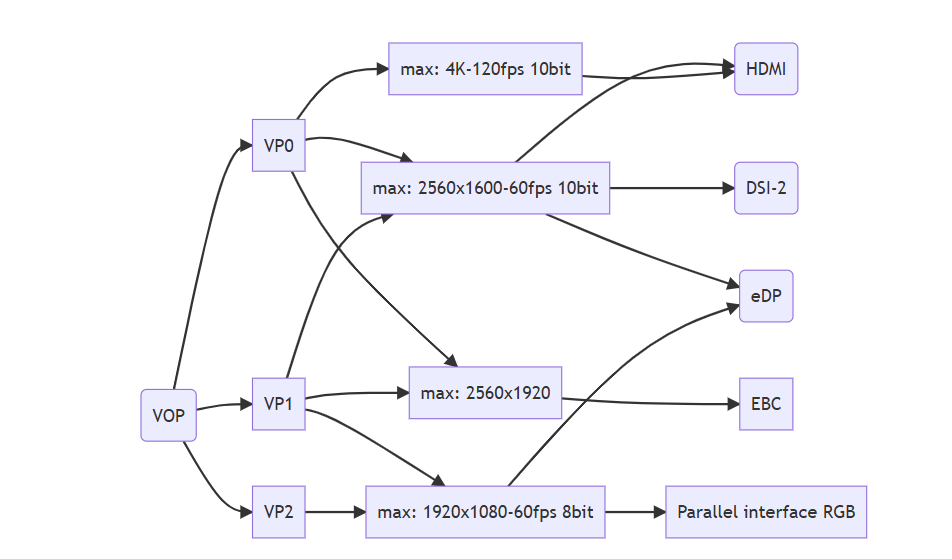

GTC:
HDMI 2.1 4KP120 /EDP 1.3コンボTX @ 4KP60コンボTX
MIPI DSI-2 TX @ 4K60
DisplayPort 1.4 TX @ 4K120
EPD(電子紙ディスプレイ)TX @ 2560x1920
パラレルインターフェイス(RGB888)TX @ 1080P60
1。トリプル画面ディスプレイ2.5K+2K+2Kをサポートします
2。2。デュアルスクリーン4K+ 2K
NPU:
INT8コンピューティングパワーは6トップです
デュアルコアをサポートすると、デュアルコアは一緒に動作したり、独立して動作したりできます
1MB内部SRAMを使用して、INT4、INT8、INT16、FP16、BF16、TF32コンピューティングをサポート
サポートマルチタスク、マルチセナリオパラレルQ処理サポートディープラーニングフレームワーク:Tensorflow、Caffe、Tflite、Pytorch、ONNX NN、Android NNなど
RGA(2Dグラフィックエンジン):
RockChip RGA V2.5エンジン、デュアルコア最大解像度:ソース画像8192x8192、ターゲット画像4096x4096サポートブロック転送と透明モードの色の詰め物をサポートします。
グローバルアルファ、ピクセルあたりのアルファ、グラデーションなど、アルファブレンドをサポート
1/16〜16の非整数スケーリング比をサポートします
サポート0、90、180、270
ビデオ入力
HDRを備えた16MピクセルISP(最大120dB)
3つのMIPI CSI-2インターフェイスをサポートします
D-PHYを備えた1 MIPI CSI-2(4x1、2x2)
C/D-PHYを備えた1 MIPI CS1-2(4x1)
2つの4レーンD-PHY V1.2インターフェイス
各インターフェイスは、2x2データチャネルポートとして構成できます
1つの4レーン(または3-DATAトリプレット)C/D-PHY
D-PhyはV2.0で、チャネルレートは4.5Gbpsです
C-PhyはV1.1で、三重項は2.5GSPです
各ポートは4つの仮想チャネルをサポートしています
DVPインターフェイス
1つのDVP 8/10/12
16ビット
8/10/12/16ビット、最大150MHz I/O周波数サポートBT.656/BT.1120
ストレージ
HS-G3(12Gbps)のUFS2.1
FSPI(8チャンネル)
EMMC 5.1
SDMMC 3.0
カメラの場合
2 MIPI CSI-2 with D-Phy(4x1または2x2で構成できます)
C/D-PHYを備えた1 MIPI CSI-2(4x1)
1x 8110112116ビットDVP
画像品質-deinterlacing、脱化、スケーリング、管理エンジン、シャープネス、エッジスムージング、DCI-HIST、3D-LUT、ACM、HDR
オーディオ
I2S/TDM/PCM(2x 4T4R、3x 2T2R)、2x 8CH PDM、2x S/PDIFASRC(2x 2CH + 2x 4CH)
ネットワーク
2x RGMIインターフェイス、つまりデュアルギガビットイーサネット
。 USB
1x USB 3.2 Gen 1、DisplayPortでType-C ALTモードをサポートしています
。 pcle
1 PCLE 2.1/SATA 3.1/USB 3.2 Gen1多重ポート
1 PCLE 2.1/SATA 3.1多重化ポート
その他1/0
can fd、i2c、spi、uart、gpio
セキュリティ(ARM Trustzone Security Extension)
ARM TrustZoneセキュリティ拡張機能
セキュアブート/キーラダー/OTP
Crypto Engine(RSA、ECC、HASH、DES、AES、SHA、SM)
パッケージ:16x17mm、0.65ピッチ、FCCSPパッケージ
